Máquina de Electroerosión de
corte por Hilo Molibdeno

Máquina de Electroerosión por
Penetración

Máquina de Electroerosión de
Perforado Rápido

SCT40-ST Descargar Catálogo

Puede cortar todos los objetos conductores, como moldes y matrices de formas complejas, levas, piezas de maquinaria de barcos, piezas de automóviles, piezas de aeronaves, engranajes, trabajos de alta precisión y todos los objetos difíciles de mecanizar. Puede cortar piezas paralelas, con ángulo y con cuatro ejes simultáneos logrando un perfil diferente en cada plano. Nuestra máquina EDM Wire Cut es de alto rendimiento y bajo costo, y es líder en la industria de las máquinas cortadoras de hilo de molibdeno.

Modelo		SCT-32	SCT-40	SCT-50	SCT-63
Tamaño	mm	1680×1200×2300	1810×1350×2300	2100×1450×2400	2300×1600×2400
Peso	kg	2000	2500	3000	3800
Recorrido Eje X,Y	mm	400×320	500×400	630×500	800×630
Recorrido Eje U,V	mm	25	25	25	25
Recorrido Eje Z (Motorizado)	mm	300	300	300	400
Ángulo Máx	°/mm	12°/80(optional 24°/80)	12°/80(optional 24°/80)	12°/80(optional 24°/80)	12°/80(optional 24°/80)
Diámetro de Hilo	mm	0.12-2.0	0.12-2.0	0.12-2.0	0.12-2.0
Consumo de máquina	kw	≤2.3	≤2.3	≤3	≤3.5
Tamaño de mesa	mm	660×450	720×520	880×600	1050×650
Área de trabajo	mm	980×550	1180×710	1310×795	1400×940
Peso máx de pieza	kg	500	600	750	800
Precisión de filtros	um	10	10	10	10
Tanque de agua	L	70	70	70	70
Modelo de Driver		Panasonic AC servo motor and Panasonic driver
Mejor rugosidad	um	Ra≤0.7
Altura máx de corte	mm	300 (Opcional 500)
Velocidad máx de corte	mm/min	≥220
Velocidad de hilo		Frequency control
Control HMI		Window -AutoCut
Hardware		Industrical computer, 32G industrical SSD
Interfaz de comunicación		USB,LAN,RA232
Control de ejes		5 axis control, 4 axis simultaneous
Lenguaje		English,Russia,Chinese,Turkey
Unidad		Metric system,British system
Alimentación		380V±10%,50/60HZ,2KVA, Multip Voltage support
Condiciones Ambientales		15-30℃/40-80%

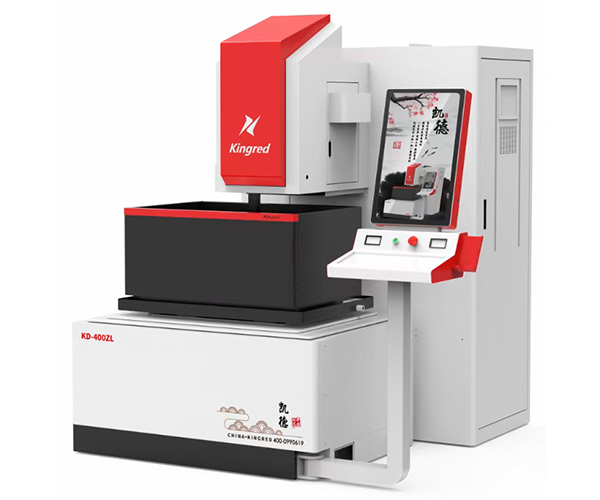

KINGRED Descargar Catálogo

Modelo		KD-400ZL	KD-500ZL	KD-630ZL	KD-800ZL
Tamaño	mm	1900×1800×2000	2100×2000×2000	2300×2200×2000	1840×2110×2200
Peso	kg	2600	3000	4000	5000
Recorrido Eje X,Y,Z	mm	320×400x300	400×500x300	500×630x300	630×800x300
Corte Ángulo	grados	+/- 15	+/- 15	+/- 15	+/- 15
Diámetro de Hilo	mm	0.12-2.0	0.12-2.0	0.12-2.0	0.12-2.0
Consumo de máquina	kw	≤2.3	≤2.3	≤3	≤3.5
Tamaño de mesa	mm	435×650	520×800	660×880	780×1010
Peso máx de pieza	kg	≤400	≤600	≤800	≤900
Precisión de filtros	um	10	10	10	10
Tanque de agua	L	60	60	60	60
Velocidad máx de corte	mm/min	180
Velocidad de hilo		Ra≤Frequency control
Control HMI		Window – Pantalla touchscreen
Hardware		≥Industrical computer, 32G industrical SSD
Interfaz de comunicación		USB,LAN,RA232
Control de ejes		5 axis control, 4 axis simultaneous
Lenguaje		English,Russia,Chinese,Turkey
Unidad		Metric system,British system
Alimentación		380V±10%,50/60HZ,2KVA, Multip Voltage support
Condiciones Ambientales		15-30℃/40-80%

DM650 ZNC Descargar Catálogo

La máquina está diseñada por un software especial de CAD logrando buena estructura y alta precisión.
El eje Z esta comandado por un servo motor SANYO DC de alta precisión.
Los ejes X / Y / Z poseen tornillo de bolas recirculantes de Taiwán y rodamientos de alta calidad.
Bomba de dieléctrico importada de Italia con gran potencia.
Se adapta para erosionar cavidades, agujeros y formas especiales de cobre y grafito en acero, carburo tungsteno, acero templado entre otros.

Item	Unit	DM350	DM450	DM550	DM650
Tamaño	mm	135013002200	326018002500	400025002600	460032002700
Peso	kg	1350	1750	2500	3500
Recorridos (X,Y,Z)	mm	350220250	450350200	550450250	650550400
Carrera auxiliar (Eje Z)	mm	250	250	300	300
Tamaño de mesa	mm	600*320	700*400	800 * 500	1000 * 600
Distancia máx cabezal / mesa	mm	570	680	820	900
Máx peso de pieza	kg	500	800	1000	2500
Tamaño de batea	mm	920570350	1080660400	1300770550	17201000620
Corriente máxima	A	50	50	50	50
Tamaño de tanque	mm	21350800480	1350800480	1600900485	20002000500
Máxima velocidad	mm² / min	≥600	≥600	≥600	≥600
Desgaste mín de electrodo	≤0.1%	≤0.1%	≤0.1%	≤0.1%	10
Mejor terminación	Ra	≤0.2um	≤0.2um	≤0.2um	≤0.2um
Peso máx de electrodo	kg	50	60	100	200
Generador		SC-50C	SC-50C	SC-50C	SC-50C
Consumo de máquina	kw	7	9	11	11

DM540K CNC Descargar Catálogo

Mesa de trabajo de precisión de mármol.
Sistema de filtro para lograr grado espejo.
Generador de tecnología EDM de Sodick.
Fabricadas con componentes de primeras marcas como el servomotor de Panasonic, las guías lineales HIWIN, los tornillos de bolas recirculantes HIWIN, componentes eléctricos Schneider para garantizar la calidad y seguridad.
El generador cuenta con tecnología de avanzada, por ejemplo, función de proceso automático, función de posicionamiento automático, anti arco y protección contra cortocircuito. Incluye un sistema automático de alta velocidad de elevación de electrodo, un sistema de detección de impulsos de descarga y un sistema de control de impulsos para reducir el tiempo de mecanizado y obtener la mejor precisión

Item	Unit	DM540K	DM650K	DM850K	DM1060K	DM1260K	DM1680K	DM1880K
Tamaño	mm	16401050215	2000232025	2280247026	2200360029	2500360029	3900380037	3800405040
Peso	kg	3800	4000	4300	5200	5800	11000	13000
Recorridos (X,Y,Z)	mm	500400300	600400350	800500400	1000600450	1200600450	1600800500	1800800600
Área de trabajo
Tamaño de mesa	mm	800*500	900*500	1150*600	1380*800	1380*800	1700*1000	2000*1000
Peso máx de pieza	kg	1800	2000	3000	7000	4000	6000	7000
Tamaño de batea	mm	1300920500	1612985540	1800110057	3000150065	2000130070	2550150065	3000150065
Distancia máx entre cabezal / mesa	mm	300-600	350-700	500-900	600-1200	500-950	600-1150	600-1200
Generador
Consumo de máquina	kw	9	9	9	9	9	9	9
Corriente máxima	A	50	50	50	50	50	50	50
Peso máx de electrodo	kg	80	150	180	250	200	220	250
Velocidad máxima	mm/min	≥500	≥500	≥500	≥500	≥500	≥500	≥500
Desgaste mín de electrodo	%	0.05	0.05	0.05	0.05	0.05	0.05	0.05
Mejor terminación superficial	um	≤0.1um	≤0.1um	≤0.1um	≤0.1um	≤0.1um	≤0.1um	≤0.1um
CNC
Entrada	Touch screen, USB
Pantalla	15-inch LCD screen (TFT-LCD), CRT
Compensación de ejes	Steps error compensation, backiash compensation for each axis separately
Tecnologías standards	steel/ steel, fine steel/steel, graphite / steel, copper thin copper tungsten / steel, copper and tungsten / carbide copper / aluminum,Graphite / heat-resistant alloys, graphite / titanium, creating a processing copper / steel
Condiciones de tecnologías	Registration function 1000 conditions (C000-C999)
Ejes CNC	Tres Ejes (standard), Cuarto Eje (opcional)
Rango de entrada	+9999.999~-9999.999

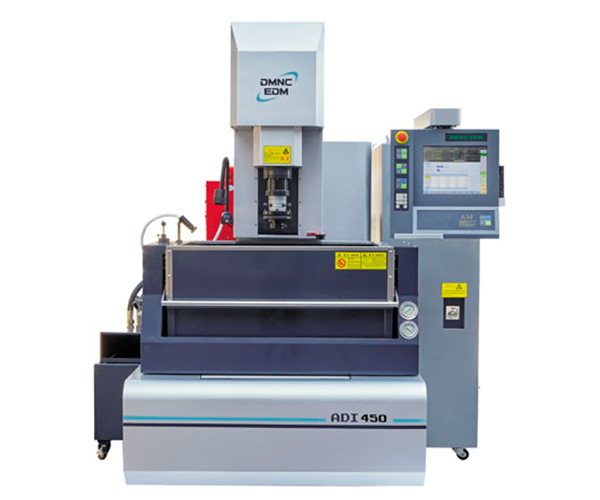

DMNC-EDM Descargar Catálogo

Item	Unit	ADI-300	ADI-450	ADI-500	ADI-600	ADI-800
Tamaño	mm	204021192240	259019922355	254024872480	280027302500	308731872800
Recorridos (X,Y,Z)	mm	300212272	452300272	500400300	600400350	800500400
Tamaño de mesa	mm	600*400	600*400	800*500	900*500	1050*600
Peso máx de pieza	kg	400	500	1800	2000	2500
Tamaño de batea	mm	994604405	1090630435	134085050	1600980520	18001000
Distancia máx entre cabezal / mesa	mm	530	580	700	720	900
Consumo de máquina	kva	9	9	9	9	9
Corriente máxima	A	50	30	50	50	50
Peso máx de electrodo	kg	25	150	80	150	150
Velocidad máxima	Mm3/min	≥500	≥500	≥500	≥500	≥500
Desgaste mín de electrodo	%	0.05	0.05	0.05	0.05	0.05
Mejor terminación superficial	um	≤0.08um	≤0.1um	≤0.1um	≤0.1um	≤0.2um

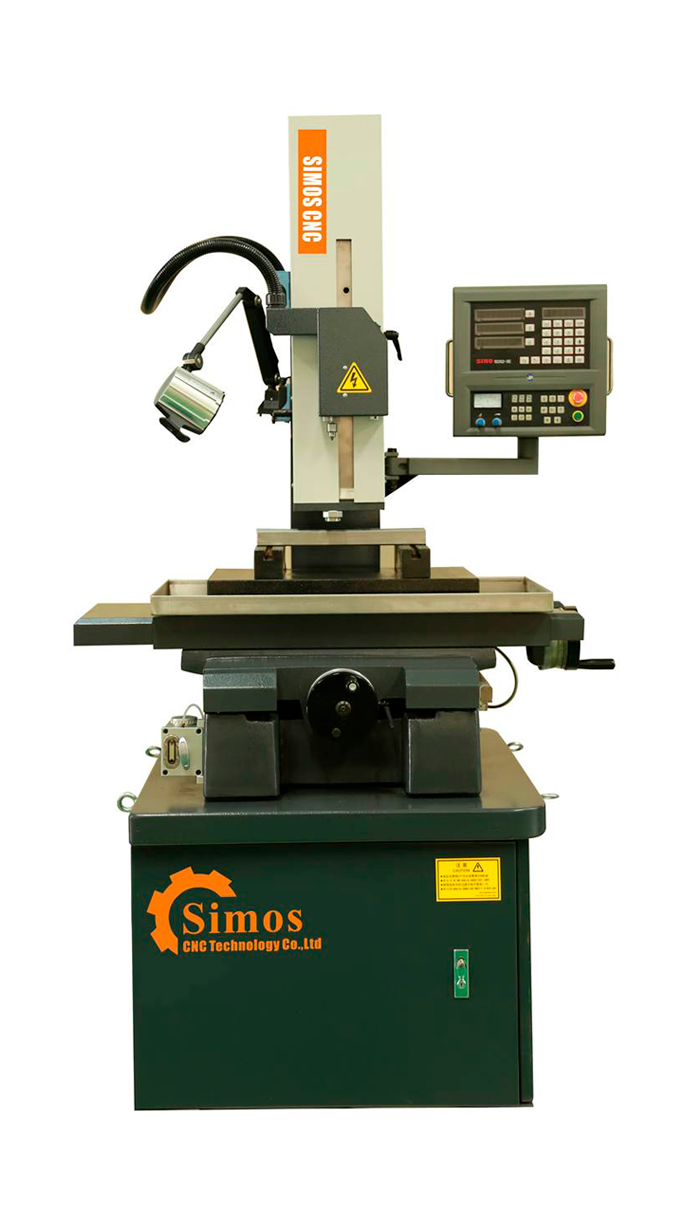

Tamaño de mesa	550×360 mm
Recorrido X,Y	350mm , 250mm
Recorrido Z	380mm
Recorrido extra Z	300mm
Peso máximo pieza	350Kg
Diámetro de electrodos	φ0.20-3.0mm
Distancia entre guía y mesa	100～400
Tamaño de máquina	1000×1100×2100mm
Espacio necesario	1500×1400mm
Peso Máquina	950Kg
Consumo	3KVA
Voltage	415V 3P 50Hz
Corriente Máxima	30A
Seteo de corriente	9 steps
Seteo de pulsos	9 steps
Capacidad de tanque	25L
Presión Máxima	140kg/cm2
